产品特点

• 以定制防水治具为载具，一次加载多片产品

• 具备产品多层同时成像、同时检测的功能

• 自动检测并记录缺陷位置

• 对每个产品进行打标，方便后续查看扫描图像或者扫描记录具备A扫、B扫、C扫、x扫(多层扫描)Tray扫的功能

• 针对不同的产品，以配方形式管理扫描参数和检测参数，方便客户二次一键调用，不要重复建立各项参数

成像原理

•

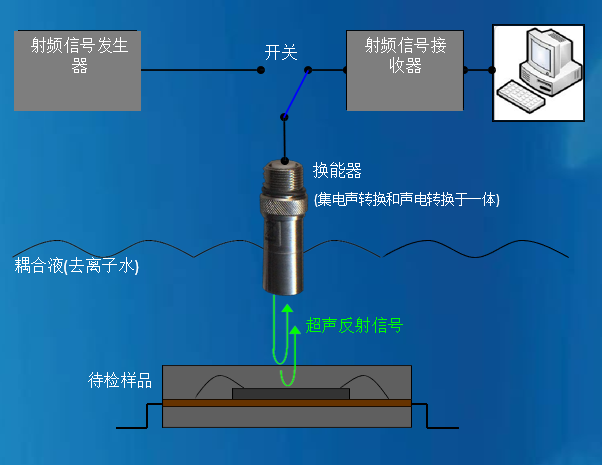

  C扫(反射扫描)

  换能器负责把由射频信号发生器产生的电脉冲信号转换成高频超声波信号，超声波信号借助耦合液以极低的衰减传播到被测器件的C扫工作模式(换能器接收到从被测器件表面和内部反射回的超声反射信号)，换能器把超声信号重新转换成电信号，送到信号接收器。 接收到的声波信号振幅、相位、以及回波时间等信息经过信号处理系统，以一个个带灰度级的像素展现出来，从而形成一幅包含了内部的各种结构缺陷信息的超声图像。如图所示，以下是C扫的工作原理图。

•

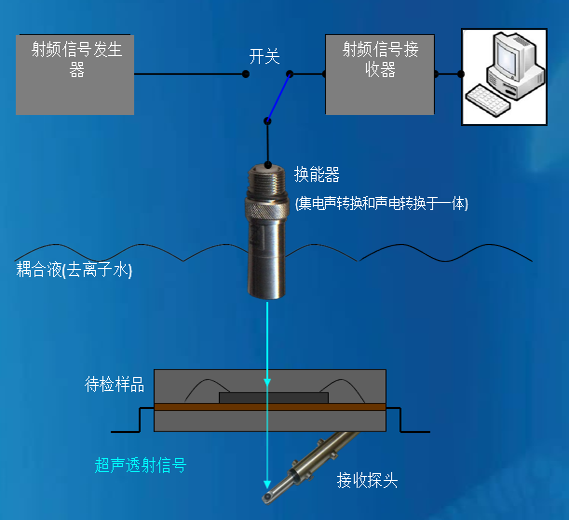

  T扫(透射扫描)

  换能器负责把由射频信号发生器产生的电脉冲信号转换成高频超声波信号，超声波信号借助耦合液以极低的衰减传播到被测器件的T扫工作模式(被测器件下面的透射探头接收到透过整个器件的超声透射信号)，换能器把超声信号重新转换成电信号，送到信号接收器。 接收到的声波信号振幅、相位、以及回波时间等信息经过信号处理系统，以一个个带灰度级的像素展现出来，从而形成一幅包含了内部的各种结构缺陷信息的超声图像。如图所示，以下是T扫的工作原理图。
